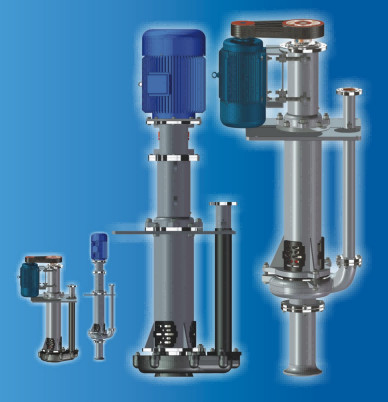

مضخة الطين السائل 150-LP (R)
1. تفاصيل المنتج
المضخة من النوع LP (R) هي عبارة عن مضخة طرد مركزي ، مناسبة لنقل الطين الكاشطة أو المتآكلة. تغزو المضخة بشكل عام الأعمال الفقيرة أو أعمال الحفر. تنقسم المضخة إلى نوع LP ونوع LPR ، بنفس الهيكل.أجزاء التدفق من النوع LP والعمود مصنوعان من مادة معدنية ،
وهو مناسب لنقل الطين الكاشطة.أجزاء التدفق من نوع LPR مبطنة بمطاط مقاوم للتآكل ، ومناسب لنقل الطين الخبث المتآكل.تستخدم المضخة تحت السطحية من النوع LPR على نطاق واسع في علم المعادن والتعدين والفحم والطاقة الكهربائية ومواد البناء والإدارات الأخرى.
2. وصف الهيكل
جسم المضخة والمكره ولوحة الحماية لمضخة LP مصنوعة من مواد مقاومة للاهتراء ، مع هيكل عينة وسهولة التركيب ، وجسم المضخة مع مسامير مثبتة في فرع الحامل ، ويتم وضع الطرف العلوي للقوس مع جسم المحمل الذي تم اعتماده محامل أسطوانية مدببة بصف مزدوج ، يستخدم طرف القيادة ناقل حركة أسطواني صف واحد يمكن أن يتحمل أقصى حمل للمضخة ، ويمكنه بسهولة تغيير البكرة لتناسب سرعة المضخة لتلبية ظروف العمل المختلفة.مع لوحة التركيب المنقسمة على الدعامة ، يمكن تثبيتها بشكل مريح على أساس الإطار الفولاذي أو الأساس الخرساني.يجب غمر المضخة في ملاط الخبث عندما تعمل ، مدخل شفط جسم المضخة مع مرشح يمكن أن يمنع الجزيئات الكبيرة.
الهيكل أو LP و LPR متماثلان تقريبًا باستثناء نوع LPR مبطن بمطاط مقاوم للتآكل للأجزاء المغمورة في ملاط الخبث ، وتشمل الأجزاء المطاطية العمود ، وجسم المضخة ، والمكره ، ولوحة الحماية وشاشة المرشح ، ومسامير التوصيل من الجزء السفلي من الغمر محمي بواسطة غلاف مطاطي.
3 تضيف سلسلة العمود الممتد جزءًا إضافيًا من محمل التوجيه ، مزودًا بمضخة مياه الشطف ، والتي تتطلب كمية معينة من الماء والضغط.
معلمة الأداء لمضخة LP
| المنتوج | تدوير سبيد ن ص / دقيقة |
تدفق س م 3 / ساعة |
مصعد ح م |
كفاءة η ٪ |
قوة رمح بنسلفانيا كو |
نوع القيادة | محرك | وزن كلغ |
|
| نموذج | قوة كو |
||||||||
| 150S- ليرة لبنانية | 1000 | 234.0 | 35.7 | 45 | 50.57 | BD | Y280S-4 | 75 | 1737 |
| 403.2 | 31.9 | 53 | 66.11 | ||||||
| 576.0 | 26.8 | 53 | 79.34 | Y280M- 4 | 90 | ||||
| 980 | 229.3 | 34.3 | 45 | 47.59 | العاصمة | Y315S-6 | 75 | 1737 | |
| 395.1 | 30.6 | 53 | 62.25 | ||||||
| 564.5 | 25.7 | 3 | 74.67 | Y315M-6 | 90 | ||||
| 940 | 220.0 | 31.5 | 45 | 42.00 | BD | Y315S-6 | 75 | 1737 | |
| 379.0 | 28.2 | 53 | 54.91 | ||||||
| 541.4 | 23.7 | 53 | 65.90 | Y315M-6 | 90 | ||||
| 900 | 210.6 | 28.9 | 45 | 36.86 | BD | Y315S-6 | 75 | 1737 | |
| 362.9 | 25.8 | 53 | 48.19 | ||||||
| 518.4 | 21.7 | 53 | 57.84 | Y315M-6 | 90 | ||||
| 850 | 198.9 | 25.8 | 45 | 31.06 | BD | Y280M-6 | 55 | 1737 | |
| 342.7 | 23.0 | 53 | 40.60 | ||||||
| 489.6 | 19.4 | 53 | 48.72 | Y315S-6 | 75 | ||||
| 800 | 187.2 | 22.8 | 45 | 25.89 | BD | Y280S-6 | 45 | 1737 | |
| 322.6 | 20.4 | 53 | 33.85 | ||||||
| 460.8 | 17.2 | 53 | 40.62 | Y280M-6 | 55 | ||||
| 740 | 173.2 | 19.5 | 45 | 20.49 | العاصمة | Y250M-8 | 30 | 1737 | |
| 298.4 | 17.5 | 53 | 26.79 | Y280S-8 | 37 | ||||
| 426.2 | 14.7 | 53 | 32.15 | Y280M-8 | 45 | ||||
| 700 | 163.8 | 17.5 | 45 | 17.34 | BD | Y225M-6 | 30 | 1737 | |
| 282.2 | 15.6 | 53 | 22.67 | Y250M-6 | 37 | ||||
| 403.2 | 13.1 | 53 | 27.21 | Y280S-6 | 45 | ||||
| 650 | 151.1 | 15.1 | 45 | 13.89 | BD | Y200L2-6 | 22 | 1737 | |
| 262.1 | 13.5 | 53 | 18.15 | Y225M-6 | 30 | ||||
| 374.4 | 11.3 | 53 | 21.79 | Y250M-6 | 37 | ||||
| 600 | 140.4 | 12.9 | 45 | 10.92 | BD | Y225S-8 | 18.5 | 1737 | |
| 241.9 | 11.5 | 53 | 14.28 | Y225M-8 | 22 | ||||
| 345.6 | 9.6 | 53 | 17.14 | Y250M-8 | 30 | ||||
| 550 | 128.7 | 10.8 | 45 | 8.41 | BD | Y200L-8 | 15 | 1737 | |
| 221.8 | 9.6 | 53 | 11.00 | Y225S-8 | 18.5 | ||||
| 316.8 | 8.1 | 53 | 13.20 | Y225M-8 | 22 | ||||
| 500 | 117.0 | 8.9 | 45 | 6.32 | BD | Y180L-8 | 11 | 1737 | |
| 201.6 | 8.0 | 53 | 8.26 | ||||||
| 288.0 | 6.7 | 53 | 9.92 | Y200L-8 | 15 | ||||
