Hanlin Industrial هي مجموعة من الصهر والصب والتشغيل الآلي.إنها إحدى شركات التكنولوجيا الفائقة الرئيسية ، ومؤسسات مزايا الملكية الفكرية (الوحدة التجريبية الأصلية للملكية الفكرية للمؤسسة الوطنية) في الصين.لقد حصلت على شهادة الجودة IS09001 ، وشهادة الجودة CCSC (جمعية التصنيف الصينية) ، وهي عضو في جمعية صناعة الآلات العامة الصينية ووحدات أعضاء فرع المضخة ، والمؤسسات الرئيسية في إنتاج مضخة الطين ، ومضخة إزالة الكبريت من مضخة البتروكيماويات ومضخة المرحلة. .
تم تحديد مضخة تصفية الطين ومضخة الطين ومضخة فقاعة الملاط السميكة الأفقية كمنتجات رئيسية وطنية من قبل وزارة العلوم والتكنولوجيا ، وزارة حماية البيئة.في الوقت نفسه ، تم تحديد مضخة تصفية الطين ، ومضخة الطين ، ومضخة الطين من النوع ZB كمنتجات ابتكارية مستقلة في مقاطعة هونان من قبل وزارة العلوم والتنمية والإصلاح (NDRC) ، والإدارة المالية لمقاطعة هونان ، ومضخات البتروكيماويات وغيرها. حصلت المنتجات على مؤهل مورد مؤهل من Sinopec.

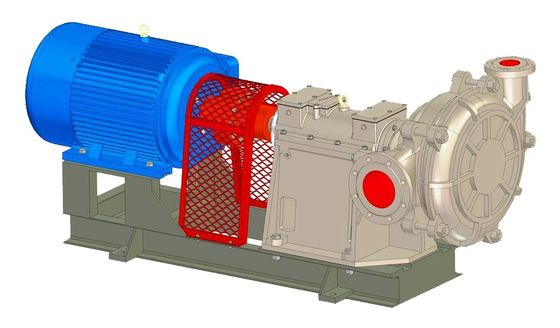

إن مضخات الضغط بفلتر الطين من سلسلة ZBYL هي إنتاج أم تم تصميمه من قبل شركتنا.لديهم تطبيق شامل لأحدث النظريات والتقنيات التي تهدف إلى حل المشكلات مثل اختناق المضخة ، والتسرب ، والكفاءة المنخفضة ، التي تمتلكها مضخة الطين العادية عند الضغط على الملاط.
في الوقت نفسه ، تم منح هذا الإنتاج كـ `` منتج جديد رئيسي وطني * ، شهادة من وزارة العلوم والتكنولوجيا ، وزارة حماية البيئة ، وزارة التجارة ، إدارة الدولة لمراقبة الجودة وفحص الحجر الصحي لجمهورية الشعب الشعبية. الصين.
سمات
لحل مشكلة التسرب لمضخة ضغط الفلتر بشكل جذري ، فإنها تتبنى وضع التنفس الشعاعي الذي ينسق مع تقنية ختم طارد المكره.
مع تطبيق تقنية CAD ونظرية التحسين ، فإن جميع مضخات هذه السلسلة تتسم بالكفاءة الكافية للوصول إلى متطلبات الدرجات المتميزة من "مضخات الطين الطاردة المركزية JB / T53060-93 التي تصنف جودة المنتج".
تستخدم نظرية "تصميم عدم التحميل الزائد" في عملية تصميم المضخة.عندما يكون معدل التدفق مرتفعًا ، يكون رأس التسليم منخفضًا ، بينما عندما يكون معدل التدفق منخفضًا ، يكون رأس التسليم مرتفعًا.يتوافق منحنى ملك الرأس تمامًا مع متطلبات مضخة الطين في الترشيح والضغط على ملاط الخبث.
يمكن لمضخات ضغط ترشيح الملاط من سلسلة ZBYL أن تحل محل مضخة الطين العادية ومضخة الضغط التقليدية ذات المرحلتين في الترشيح والضغط على ملاط الخبث في العديد من الصناعات مثل الفحم والحديد والصلب والمناجم.
سلسلة XZBYL هي الجيل الثاني من سلسلة ZBYL:
قواعد التسمية
ZB40-25-160R
تخصيص
| جدول الأداء لمضخة ضغط مرشح الطين من سلسلة XZBYL | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| نموذج | السرعة الدورانية | تدفق | رأس | إف. | قوة رمح | محرك | شكل انتقال | الأعلى. قطر الجسيمات |
قطر الدائرة | |||
| ن | س | ح | η | بنسلفانيا | يكتب | قوة | الجهد االكهربى | مخرج | مدخل | |||
| ص / دقيقة | م3/ ح | م | ٪ | كيلوواط | كو | الخامس | مم | مم | مم | |||
| X40ZBYL-250 | 2950 | 0.0 | 75.4 | 0.0 | 11.7 | Y200L-2 Y200L2-2 | 30 37 |
380 | العاصمة DCZ | 10 | 40 | 80 |
| 21.6 | 72.6 | 30.8 | 13.8 | |||||||||
| 36.0 | 68.0 | 42.0 | 15.9 | |||||||||
| 50.4 | 60.4 | 46.7 | 17.8 | |||||||||
| 64.8 | 49.1 | 45.6 | 19.0 | |||||||||
| X50ZBYL-250 | 2950 | 0.0 | 78.0 | 0.0 | 15.1 | Y200L2-2 Y225M-2 Y250M-2 | 37 45 55 |
380 | العاصمة DCZ | 13 | 50 | 80 |
| 32.4 | 73.7 | 36.0 | 18.1 | |||||||||
| 54.0 | 68.0 | 48.0 | 20.8 | |||||||||
| 75.6 | 58.5 | 51.2 | 23.5 | |||||||||
| 97.2 | 43.8 | 45.4 | 25.5 | |||||||||
| X65ZBYL-450 | 1480 | 0.0 | 75.9 | 0.0 | 24.4 | Y250M-4 Y280S-4 Y280M-4 | 55 75 90 |
380 | العاصمة DCZ | 16 | 65 | 102 |
| 54.0 | 72.4 | 34.6 | 30.7 | |||||||||
| 90.0 | 68.0 | 45.0 | 37.0 | |||||||||
| 126.0 | 60.1 | 47.8 | 43.1 | |||||||||
| 162.0 | 46.9 | 43.5 | 47.5 | |||||||||
| X80ZBYL-450 | 1480 | 0.0 | 78.0 | 0.0 | 31.4 | Y280S-4 Y280M-4 Y315S-4 | 75 90 110 |
380 | العاصمة DCZ | 22 | 80 | 152 |
| 86.4 | 73.5 | 42.3 | 40.8 | |||||||||
| 144.0 | 68.0 | 53.0 | 50.3 | |||||||||
| 201.6 | 59.4 | 55.1 | 59.1 | |||||||||
| 259.2 | 46.6 | 50.8 | 64.7 | |||||||||
| X100ZBYL-450 | 1480 | 0.0 | 79.1 | 0.0 | 41.3 | Y315S-4 Y315M-4 Y315L1-4 Y315L2-4 |
110 132 160 200 |
380 | العاصمة DCZ | 30 | 102 | 152 |
| 140.4 | 73.0 | 49.3 | 56.5 | |||||||||
| 234.0 | 68.0 | 62.0 | 69.8 | |||||||||
| 327.6 | 59.8 | 65.0 | 82.0 | |||||||||
| 421.2 | 46.5 | 59.1 | 90.1 | |||||||||
| X150ZBYL-630 | 980 | 0.0 | 70.1 | 0.0 | 62.8 | Y355M-6Y355 لتر-6صJS400L-6 YJS400L-6 | 200 250 280 315 |
380 | العاصمة DCZ | 46 | 152 | 254 |
| 280.8 | 62.1 | 56.6 | 83.9 | |||||||||
| 468.0 | 53.0 | 67.1 | 100.7 | |||||||||
| 655.2 | 40.0 | 61.5 | 116.1 | |||||||||
| 842.4 | 22.2 | 40.2 | 126.9 | |||||||||
| X200ZBYL-630 | 980 | 0.0 | 65.0 | 0.0 | 73.2 | Y355L-6 YJS400L-6 YJS400L-6 (يجس 450 ل -6) |
250 280 315 355 |
380 | العاصمة DCZ |
62 | 203 | 254 |
| 432.0 | 58.4 | 58.7 | 117.1 | |||||||||
| 720.0 | 53.0 | 70.7 | 147.0 | |||||||||
| 1008.0 | 45.3 | 73.2 | 170.0 | |||||||||
| 1296.0 | 35.7 | 70.0 | 179.9 | |||||||||
قضية
لديناتُستخدم منتجات الشركة في موقع تشغيل المخلفات بمحطة الضخ رقم 2 لمكثف Benxi Iron and Steel Nanfen.
ست مجموعات من ثلاث وحدات متصلة في سلسلة ، ما مجموعه 18 وحدة
تدفق:2200 م 3 / ساعةرأس:72 مقوة المحرك:630 كيلو واط
