وصف المنتج
تعد مجموعة مضخات الحريق أحادية المرحلة العمودية XBD-TD منتجًا جديدًا طورته شركتنا وفقًا لطلب السوق وتم دمجه مع أساس أنواع المضخات المتقدمة في الداخل والخارج.يتوافق أداء المنتج والشروط الفنية مع متطلبات معيار GB6245-2006 "مضخة الحريق".
تتكون مجموعة مضخات الحريق أحادية المرحلة العمودية XBD-TD من محرك ومضخة.المضخة والمحرك متحد المحور.يتضمن هيكل المضخة جسم المضخة ، المكره ، غطاء المضخة ، مانع التسرب الميكانيكي وأجزاء أخرى.يقع مدخل ومخرج المضخة على نفس المحور الأفقي ، والقطر والمواصفات متماثلان ، وهو مناسب للغاية للتحميل والتفريغ ، ويحتل مساحة صغيرة.
المضخة مزودة بقاعدة أمان سهلة التركيب وتزيد من ثبات تشغيل المضخة.يعتمد ختم المضخة على ختم ميكانيكي ، والذي يتميز بخصائص الختم الموثوق به وعدم التسرب.يتم موازنة القوة المحورية للمضخة من خلال فتحة توازن المكره.تم تصميم حواف مدخل ومخرج المضخة وفقًا لضغط 1.6 ميجا باسكال ، كما أن خط الأنابيب سهل المطابقة.
نطاق التطبيق
تستخدم المضخة بشكل أساسي في إمدادات المياه المضغوطة لخط الأنابيب لنظام الحماية من الحرائق.
كما أنها مناسبة لتزويد المياه لأنظمة مكافحة الحرائق الثابتة (أنظمة إطفاء الحريق ، وأنظمة إطفاء الحرائق بالرشاشات الأوتوماتيكية ، وأنظمة إطفاء الحرائق برذاذ الماء وأنظمة تثبيت الحرائق ، وما إلى ذلك) في المباني الشاهقة الصناعية والمدنية .
كما أنها تعمل في الأنظمة البلدية والصناعية والتعدينية وأنظمة تغذية الغلايات وأنظمة المكثفات وأنظمة معالجة المياه وأنظمة الترشيح وصناعات التنظيف.
ظروف العمل
يمكنه نقل السوائل غير القابلة للاشتعال والمتفجرة التي لا تحتوي على جزيئات أو ألياف صلبة.
درجة حرارة السائل: درجة الحرارة العادية.
درجة الحرارة المحيطة: تصل إلى 40 درجة مئوية.
محرك
المحرك عبارة عن محرك ذو عمودان أو أربعة أعمدة مبردة بالهواء.
فئة الحماية: IP55
الدرجة الكافية: F
الجهد القياسي: 3x380 فولت
التردد: 50 هرتز
تحديد

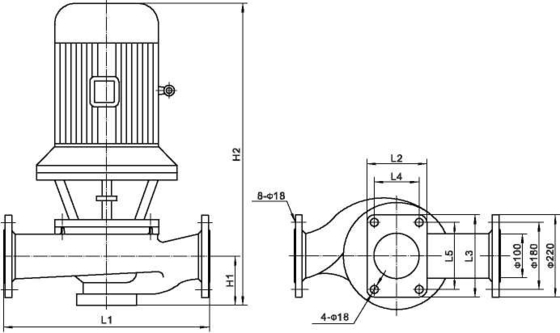

| يكتب | تدابير (مم) | وزن(كلغ) | ||||||
|---|---|---|---|---|---|---|---|---|
| H1 | H2 | L1 | L2 | L3 | L4 | L5 | ||
| XBD15.0 / 20G-TD | 175 | 1310 | 680 | 230 | 320 | 170 | 260 | 950 |
| XBD4.8 / 25G-TD | 145 | 880 | 520 | 160 | 220 | 120 | 180 | 245 |
| XBD5.5 / 25G-TD | 140 | 1015 | 550 | 160 | 220 | 120 | 180 | 330 |
| XBD7.0 / 25G-TD | 140 | 1015 | 550 | 160 | 220 | 120 | 180 | 330 |
| XBD8.0 / 25G-TD | 140 | 1015 | 550 | 160 | 220 | 120 | 180 | 345 |
| XBD9.0 / 25G-TD | 155 | 1080 | 640 | 230 | 320 | 170 | 260 | 430 |
| XBD10.0 / 25G-TD | 155 | 1080 | 640 | 230 | 320 | 170 | 260 | 430 |
| XBD11.0 / 25G-TD | 155 | 1165 | 640 | 230 | 320 | 170 | 260 | 549 |
| XBD12.0 / 25G-TD | 155 | 1235 | 640 | 230 | 320 | 170 | 260 | 680 |
| XBD13.0 / 25G-TD | 175 | 1260 | 680 | 230 | 320 | 170 | 260 | 830 |
| XBD14.0 / 25G-TD | 175 | 1260 | 680 | 230 | 320 | 170 | 260 | 830 |
| يكتب | تدفق | ضغط المخرج | السرعة الدورانية | قوة |
|---|---|---|---|---|
| (لتر / ثانية) | (الآلام والكروب الذهنية) | (ص / دقيقة) | (كيلوواط) | |
| XBD15.0 / 20G-TD | 0 | ≤2.100 | 2900 | 90 |
| 20 | 1.500 | |||
| 30 | ≥0.975 | |||
| XBD4.8 / 25G-TD | 0 | ≤0.672 | 22 | |
| 25 | 0.480 | |||
| 37.5 | ≥0.312 | |||
| XBD5.5 / 25G-TD | 0 | ≤0.770 | 30 | |
| 25 | 0.550 | |||
| 37.5 | ≥0.358 | |||
| XBD7.0 / 25G-TD | 0 | ≤0.980 | 30 | |
| 25 | 0.700 | |||
| 37.5 | ≥0.455 | |||
| XBD8.0 / 25G-TD | 0 | ≤1.120 | 37 | |
| 25 | 0.800 | |||
| 37.5 | 0.520 | |||
| XBD9.0 / 25G-TD | 0 | 0.260 | 45 | |
| 25 | 0.900 | |||
| 37.5 | 0.585 | |||
| XBD10.0 / 25G-TD | 0 | ≤1.400 | 45 | |
| 25 | 1.000 | |||
| 37.5 | ≥0.650 | |||
| XBD11.0 / 25G-TD | 0 | ≤1.540 | 55 | |
| 25 | 1.100 | |||
| 37.5 | ≥0.715 | |||
| XBD12.0 / 25G-TD | 0 | ≤1.680 | 75 | |
| 25 | 1.200 | |||
| 37.5 | 0.780 | |||
| XBD13.0 / 25G-TD | 0 | 1.820 | 75 | |
| 25 | 1.300 | |||
| 37.5 | ≥0.845 | |||
| XBD14.0 / 25G-TD | 0 | 1.960 | 75 | |
| 25 | 1.400 | |||
| 37.5 | ≥0.910 |
| يكتب | تدابير (مم) | وزن(كلغ) | ||||||
|---|---|---|---|---|---|---|---|---|
| H1 | H2 | L1 | L2 | L3 | L4 | L5 | ||
| XBD3.2 / 100G-TD | 250 | 1210 | 860 | 300 | 370 | 250 | 320 | 675 |
| XBD4.0 / 100G-TD | 260 | 1300 | 880 | 300 | 370 | 250 | 320 | 825 |
| XBD5.0 / 100G-TD | 260 | 1300 | 880 | 300 | 370 | 250 | 320 | 830 |
| XBD6.5 / 100G-TD | 280 | 1370 | 855 | 370 | 470 | 300 | 400 | 1050 |
| XBD7.0 / 100G-TD | 210 | 1205 | 800 | 270 | 320 | 250 | 270 | 1050 |
| XBD8.0 / 100G-TD | 210 | 1205 | 800 | 270 | 320 | 250 | 270 | 1185 |
| XBD9.0 / 100G-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 1200 |
| xBD10.0 / 100G-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 1200 |
| XBD11.0 / 100G-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 1280 |
| XBD12.0 / 100G-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 2120 |
| يكتب | تدفق | ضغط المخرج | السرعة الدورانية | قوة |
|---|---|---|---|---|
| (لتر / ثانية) | (الآلام والكروب الذهنية) | (ص / دقيقة) | (كيلوواط) | |
| XBD3.2 / 100G-TD | 0 | ≤0.448 | 1480 | 55 |
| 100 | 0.32 | |||
| 150 | ≥0.208 | |||
| XBD4.0 / 100G-TD | 0 | ≤0.560 | 1480 | 75 |
| 100 | 0.4 | |||
| 150 | ≥0.26 | |||
| XBD5.0 / 100G-TD | 0 | ≤0.700 | 1480 | 75 |
| 100 | 0.5 | |||
| 150 | ≥0.325 | |||
| XBD6.5 / 100G-TD | 0 | ≤0.910 | 1480 | 110 |
| 100 | 0.65 | |||
| 150 | ≥0.422 | |||
| xBD7.0 / 100G-TD | 0 | ≤0.980 | 2900 | 110 |
| 100 | 0.7 | |||
| 150 | ≥0.455 | |||
| XBD8.0 / 100G-TD | 0 | ≤1.120 | 132 | |
| 100 | 0.8 | |||
| 150 | 0.520 | |||
| XBD9.0 / 100G-TD | 0 | ≤1.260 | 160 | |
| 100 | 0.9 | |||
| 150 | ≥0.585 | |||
| XBD10.0 / 100G-TD | 0 | ≤1.400 | 160 | |
| 100 | 1 | |||
| 150 | ≥0.650 | |||
| XBD11.0 / 100G-TD | 0 | ≤1.540 | 200 | |
| 100 | 1.1 | |||
| 150 | ≥0.715 | |||
| XBD12.0 / 100G-TD | 0 | ≤1.680 | 250 | |
| 100 | 1.2 | |||
| 150 | 0.780 |
